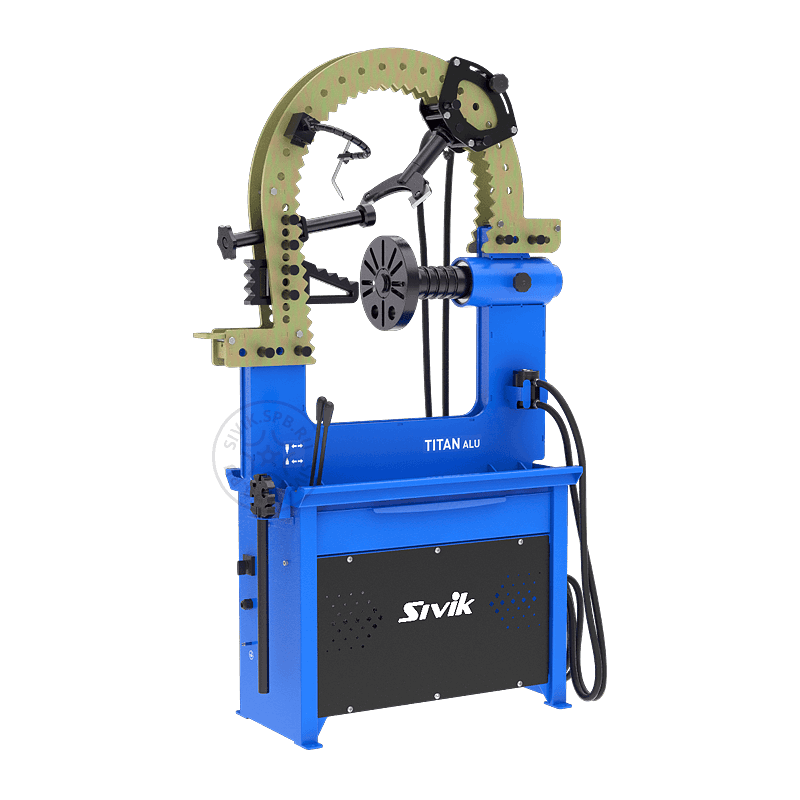

Sivik Titan ALU компакт - стенд для правки любых повреждений легкосплавных литых и кованых дисков диаметром до 24”.
- «Мост», закреплённый с двух сторон, используется в качестве жесткого упора. Это исключает люфт при правке и сокращает время, затраченное на восстановление диска.
- Гидравлический привод с максимальным усилием в зоне правки до 5 тонн, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска.
- Рамка с гидроцилиндром, удлинителями и поджимом используется для более жесткой фиксации диска во время правки.
- Упор используется для более жесткой фиксации диска во время правки, а также для правки спицы колеса.
- корпус,
- стойка,
- гидростанция,
- распределитель управления гидроцилиндрами,
- вал,
- планшайба,
- барашек,
- гидроцилиндр D60,
- мост,
- консоль,
- упор,
- рамка,
- гидроцилиндр D50,
- барашек,
- удлинитель,
- поджим,
- палец,
- указатель биения,
- ключ,
- ящик.
МАХ усилие гидравлического цилиндра в зоне правки до 5 тонн
В большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска
2 гидроцилиндра
Гидроцилиндр D60
мах усилие 5 Т
Гидроцилиндр D50
мах усилие 3,5 Т
Воздействие на 3 точки во время правки диска
- Все усилие направлено на место повреждения,
- Исключает вторичную деформацию во время правки диска.
Ручные распределители управления гидроцилиндрами
- Облегчают процесс правки дисков,
- Обеспечивают точное дозирование усилия и плавность хода штока.
Жестко закрепленный мост
- Исключает люфт при правке лиска,
- Сокращает время, затрачиваемое на восстановление диска.
Магнитная стойка с указателем биения
Возможна установка в любом месте “моста” недалеко от места деформации диска
- Указатель биения позволяет оценить кривизну диска,
- Позволяет четко определить место ремонта.
Высоконадежные подшипники
- Качественные подшипники внутри вала обеспечивают надежность и бесперебойную работу этого узла,
- Не подвержены износу.
Удобство работы со всех сторон
- Перемещение рамы с гидроцилиндром по всему мосту,
- Обеспечивает удобство работы со всех сторон дает возможность править диск в любой точке.
Фиксация моста в поднятом положении
- Обеспечивает удобство установки диска на стенд,
- Эффективно при работе с широкими колесами.
Дополнительный упор
- Точно и надежно фиксирует диск во время правки (усиленная фиксация)
- Может быть закреплен в любом месте моста
- Может применяться для правки спицы колеса
Двухсторонний механизм фиксации
Исключает вращение вала во время правки диска
Удобный рабочий стол
Эргономичный рабочий ящик для хранения инструментов и удобный рабочий стол.
7 насадок
Насадка КС708.800.01
Насадка КС708.800.02
Насадка КС708.800.03
Насадка КС708.800.04
Насадка КС708.800.07
Насадка КС708.800.05
Насадка КС708.800.06
Удлинители
- Когда длины штока (хода цилиндра) не хватает, следует использовать удлинители,
- Для решения разнообразных задач Титан ALU Компакт комплектуется четырьмя удлинителями размерами: 65, 100, 135, 70 мм.
Оптимальный набор из 19 центрирующих колец
D54,0 D56,0 D56,5 D57,0 D58,0 D58,5 D59,0 D60,0 D63,3 D64,0 D65,0 D66,0 D66,6 D67,0 D71,5 D72,5 D72,6 D73,1 D74,0
Примеры работы
Примеры расположения гидроцилиндра с различными типами насадок при правке диска.
Поджим упором во время правки.
Поджим гидроцилиндром D50 во время правки.
Правка спицы диска (Пример 1).
Правка спицы диска (Пример 2).
Правка спицы диска (Пример 3).
Технические характеристики
| Тип | Стационарный с гидроприводом |
| Диаметр реставрируемых колес | 10...24 |
| Ширина реставрируемых колес | до 12 |
Электродвигатель гидростанции | |
| Мощность | 0,75 кВт |
| Напряжение | 380 В |
| Частота переменного тока | 50 Гц |
| Частота вращения | 1420 об/мин |
| Рабочее давление гидросистемы | 15...18 Мра |
| Объём гидробака | 6,0 л |
| Рабочая жидкость | Масла гидравлические И-Г-А-68, и другие масла класса вязкости 68 ISO 3448, а так же масла класса вязкости по SAE J300-20W |
| Максимальное усилие гидроцилиндра D50 | 3,5 т |
| Ход гидроцилиндра D50 | 150 мм |
| Максимальное усилие гидроцилиндра D60 | 5,0 т |
| Ход гидроцилиндра D60 | 40 мм |
Габаритные размеры | |
| Ширина | 1080 мм |
| Высота | 1685 мм |
| Глубина | 430 мм |
| Масса | 200 кг |
Комплектация
Рама в сборе с гидростанцией, стойкой, валом и планшайбой
1 шт.
Мост
1 шт.
Рамка с гидроцилиндром D50, ход 150, удлинителями L150, L200 и поджимом
1 шт.
Гидроцилиндр D60, ход 40
1 шт.
Упор
1 шт.
Консоль
1 шт.
Ключ
1 шт.
Палец
10 шт.
Указатель биения
1 шт.
Гайка колёсная M12х1,5RH
5 шт.
Болт М12х1, 5х80 кл.пр.10,9 s19
5 шт.
Кольцо центрирующее
19 шт.
Насадка
1 шт.
Насадка
1 шт.
Насадка
1 шт.
Насадка
1 шт.
Переходник
1 шт.
Переходник
1 шт.
Удлинитель
4 шт.
Кронштейн
по заказу
Ключ торцевой
1 шт.
Рукав L2700
1 шт.
Рукав L750
1 шт.
