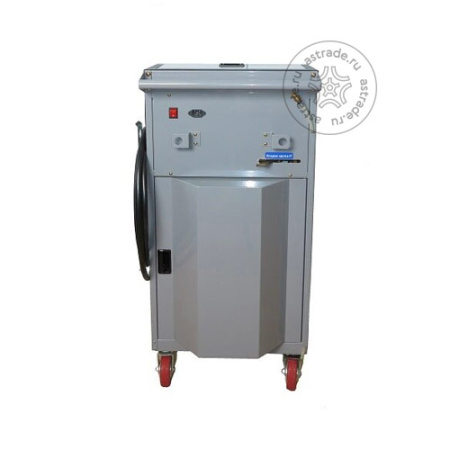

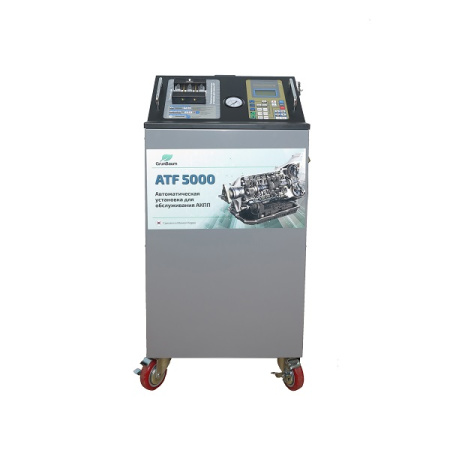

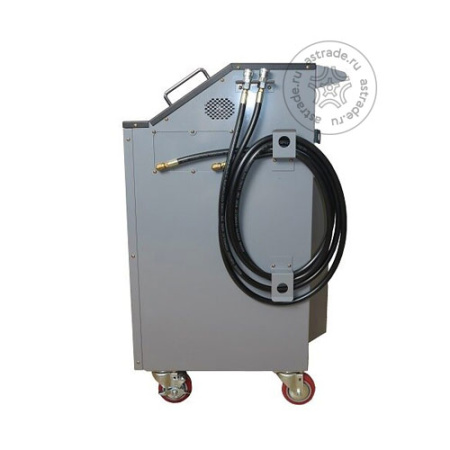

GrunBaum ATF 5000 gb61001

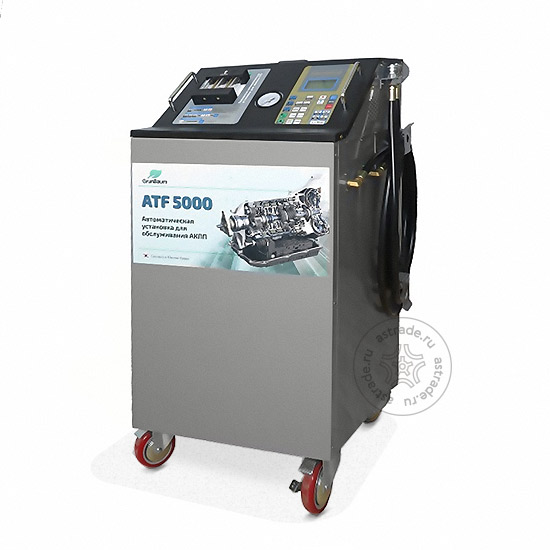

GrunBaum ATF 5000 – автоматическая установка для замены масла и промывки АКПП со встроенной системой измерения веса и температуры масла.

• Электронные весы,
• Датчик температуры,
• 3-х ступенчатая промывка,
• Полная автоматизация,
• Произведено в Южной Корее.

Используйте полную автоматизацию ATF 5000 для минимизации ошибок.

Современная технология очистки и замены масла в АКПП

Убедитесь сами в эффективности нашей технологии.

Интеллектуальная система измерения и контроля веса масла ATF

Почему по весу?

Большое разнообразие производителей и типов АКПП обуславливает большое разнообразие масляных насосов. Насосы имеют различную производительность при различном давлении. Дополнительное дросселирование от насоса до точки вывода масла в радиатор охлаждения также различно. Поэтому практически невозможно выровнять в реальном времени прием отработанного масла из АКПП и подачу свежего. Если учесть разницу в температуре отбираемого старого масла и нового, подаваемого из емкости в установку, и учесть коэффициент теплового расширения, то самым точным методом замены масла является замена по весу. Причем взвешиванию подлежит и отбираемое масло, и новое, заправляемое в АКПП. Процедура выполняется порциями, обычно по 1 литру. Такой метод защищает АКПП даже от кратковременного падения уровня масла в АКПП ниже критического и исключает ошибку механика.

Точность заправки

Контроль по весу позволяет с максимальной точностью заправлять регламентированное количество масла.

Точность при заправке крайне важна, т.к. в случае перелива и особенно недолива АКПП может быть повреждена при последующей эксплуатации.

Полный контроль

Нет необходимости ручного контроля и выравнивания скорости исходящего и входящего потока, как в случае с системой контроля по объему, что минимизирует влияние человеческого фактора.

Заправка без ошибок

Система не позволит запустить процедуру замены в случае недостаточного количества нового масла в заправочной емкости или превышения уровня отработавшей жидкости в сливной емкости.

Максимально комфортная работа

Убедись, насколько просто использовать нашу установку в работе

Долив масла

ATF5000 оснащена функциями как автоматического, так и ручного долива масла. Данная функция важна для процедуры восстановления уровня масла в АКПП (режим компенсации уровня) после замены, согласно спецификации. Шаг долива составляет 0,1 л. Многие производители строго регламентируют температуру, при которой необходимо выполнять процедуру. Например, для автомобилей FORD температура должна быть 65 градусов по Цельсию, для BMW – 30 - 50. Для проведения процедуры производители рекомендуют использовать тест-блоки в автосканерах, чтобы контролировать температуры. В случае с ATF-5000 контроль осуществляется по датчику, встроенному в установку.

Очистка АКПП

Данная процедура проводиться для автомобилей с большим пробегом без замены масла. Для минимизации вероятности повреждения элементов АКПП во время очистки разработан специальный режим. Подача нового масла с очищающей жидкостью происходит порциями (по умолчанию - 2 литра) в три этапа, между подачами установка переходит в режим кольцо, и необходимо переключать передачи АКПП. Количество масла и время каждого этапа может устанавливаться механиком самостоятельно. Такой поэтапный режим позволяет отмывать отложения в щадящем режиме, чтобы предотвратить быстрое засорение фильтра и опасное масляное голодание АКПП.

3 колбы

Установка ATF 5000 оснащена 3 колбами для проб масла. Первая колба - для нового масла, вторая колба - для масла, которое поступает из АКПП. Третья колба сделана для того, чтобы брать пробу масла в начале процедуры замены. Таким образом, после проведения процедуры Вы сможете аргументированно обосновать необходимость замены, показав клиенту состояние масла до замены и текущие состояние масла после замены.

Бак 40 литров с автосливом

ATF 5000 оснащена сливной емкостью объемом 40 литров, что позволяет провести замену двумя или даже тремя объемами без необходимости слива. Система измерения масла вовремя проинформирует о необходимости слива жидкости. Для комфортного проведения процедуры слива отработанного масла в установке предусмотрен слив насосом.

Стенд ATF 5000 позволяет обслуживать большинство типов АКПП и CVT (вариаторы)

Убедись, насколько просто использовать нашу установку в работе

Jatco

Модели трансмиссий: AW450-43LE *335*, AW03-70L* (A40-serie) *330*, AW30-40, 30-43 (A340) *333*, AW50-40LE /-42LE (AF14/ 20/ 22) *350. *, AW60-40LE..-42LE ( AF13). AW60-41SN (AF17) *352..*, AW80-40, 81-40 U440 *344*, А172. TW-40E *355*, AW55-50SN. AW55-51SN (AF33. RE5F22A) *351..*, TF-60SN. TF-61SN -134-. TR-60SN (09D) -136-, TF-80SC. /81 SC (AM6, AF21, AF40-6) *354..*, TF-70SC (AT6 Peugeot) *354*, AA80E, TL-80SN *338*, AW TR-80SD *137*, FW6A-EL (Mazda) *253*, A860E *349*. Daihatsu U540E\A4LB1.A4Q*347* и другие.

Aisin

Модели трансмиссий: U140, U240, U241 *340*, U151 / U250 *341 *, U340E / U341Е *343*, U440E. (80-40/81-40) *344*, U660E, U760E *346*, А130 (А131L , А132L) *331*, А40 - A46DL (AW03-72...03-70) V4AW2 *330..*, А140 - А240...А247 -331-, А340 /341 / А343 (AW30-43) 333- A442F (440F) *334*, A540. A541 *331*, A650E (AW 35-50/51LS) *336..*, A750E \F (TB-50) *337..*, A761, A760 (TB-60) *337..*, A960E (TB-65) *339..*, AB60F, AS68RC *332*, (CVT) K310-312, K110-112 XA-15LN *348* и другие.

ZF

Модели трансмиссий: ZF 4НР14 (Peugeot) *171 * ZF 4НР16 -172-, ZF 4HP18 (Audi / Saab) -173-, ZF 4HP20 -174-, ZF 4HP22. 4HP24 -175-, ZF 5НР18 *176*, ZF 5HP19 (01 L, 01V) -177-, ZF 5HP24 (01 L) -178-, ZF 5HP30 -179-, ZF 6HP19, 6HP21 (09L) -181-, ZF 6HP28. 6HP26, /32 (6R60-80, 09E) -182-, (CVT) CFT23 /30 *180* ZF 8HP45 (OCM), 8HP70 \55 *186* и другие.

GM

Модели трансмиссий: ЗТ40Е, ТН125С *200*, 3L30E *202*, 4Т40Е, 4Т45Е *201*, 4L30E (AR25, AR35) *203* 4Т65Е, 4Т65Е (4Т60Е/440-Т4) *206*. 4L40E BMW-3 *209*. 4L60E, 4L65E, 700R4 *204*, 4L80E/ 4L85E *205*, 4T80E *208*, AW80-40LE.81 -40LE *344*. AF13, AF17 (AW60-40./-41) *352*. AF14, AF20. AF22 (AW50-40LE /-42LE) *350*, AF33 (AW55-50) *351*, 5L40E / 5L50E *209*, 6L45 (GA6L45R), 6L50. 6L80/90 *212* AF40-6 (TF80SC). AF21 (TF81SC) *354* 6T40 - 6T30 /6Т45/6Т50 *213*, 6T70, 6T75 (6F50-Ford) *214*, 8L45E, 8L90E *217*, VT1, VT2 CVT Mini *170*. VT25E (SaturnV.) *210* и другие.

Примечание: представлен не полный список поддерживаемых трансмиссий.

ATF 5000 также позволяет обслуживать трансмиссии, выпускаемые самими автопроизодителями, такими как Mercedes Benz, Audi/VW, Ford/Mazda, Hyundai/Mitsubishi, Honda, PSA, Subaru и другие.

Контроль качества на всех этапах производства

	Разработано в Европе Штаб компании GrunBaum располагается в городе Вильнюс, Литва. Именно здесь инженеры-проектировщики разрабатывают и готовят к производству новое оборудование. Основные рынки для компании это прежде всего рынки Европы и США, что требует особого отношения к уровню качества материалов и комплектующих при проектировании. На сегодняшний день в штате компании работает порядка 10 человек, что позволяет ей быть максимально гибкой и оперативно реагировать на запросы покупателей конкретного региона, быстро внося изменения в конструкции продуктов, в том числе и тех которые уже присутствуют на рынке.
	Современная инженерия Инженеры компании используют самые современные методы при разработке оборудования. Основные этапы проектирования на базе платформы SolidWorks и включают в себя: Проектирование корпусов и компоновка, Проектирование радиокомпонентов и печатных плат, Тепловые расчеты и задачи охлаждения, 3D проработка макетов. Отдельно стоит отметить работу инженеров компании с 3D моделями, а также 3D сканирование. Указанные выше технологии позволяют нам: Достигать высокого уровня качества как на этапе проектирования, так и на этапе производства, Реализовывать смелые идеи и тестировать их еще на уровне проектирования, применяю 3D-моделирование, Отказаться от создания реальных прототипов на производстве и тем самым сократить расходы на проектирование.
	Контроль и проверка качества Одним из важнейших отличий оборудования GrunBaum является высокое качество. Для достижения это цели мы используем только компоненты проверенных поставщиков, таких как Value, Motorola, Samsung и д.р. На данный момент производства компании находятся в таких странах как Китай и Южная Корея. Независимо от расположения на всех производствах действует единая система контроля качества. В целях увеличения качества услуг и продуктов компания активно внедряет в производство стандарты европейского качества в соответствии с ISO 9000.
	Производственное тестирование установок Для минимизации брака на производстве внедрена система многоуровневого контроля качества, включая тестирования всех компонентов перед сборкой и выходного контроля оборудования после сборки. Каждый элемент в отдельности, как и установка после сборке проверяется по чек-листу, что позволяет исключить вероятность отправки бракованного продукта дистрибьютеру. Окончательная проверка установок осуществляется непосредственно перед отправкой покупателю, что подтверждается приложенный чек-листом. Данная процедура необходима для того, что исключить отправку установки поврежденной во время транспортировки от завода до склада дистрибьютера.

Трижды верное решение

Установка №1, которая разработана специально для СТО России

Особые условия нашей страны и специфика работы в нише автобизнес, это то что стало причиной создания AC3000N. Инженеры GrunBaum разработали установку, равных которой нет.

Вы получаете уже проверенную и готовую к работе установку

Только используя качественное оборудование, Вы можете быть уверенными в успехе Вашего бизнеса. Мы проверяем каждую проданную установку, чтобы Ваш успех был максимальным.

1424 довольных клиента за 4 успешных сезона в России

GrunBaum дорожит своей репутацией. Вы останетесь довольны не только сроками и условиями доставки, но и получите именно то качество, которое необходимо.

Характеристики

Сравнительная таблица основных характеристик

	GrunBaum ATF5000	Wynns Transerve	Spin ATF Easy	Spin ATF3000 PRO	Impact 360	Sivik KC-119M
Функциональные характеристики
Система измерения массы масла
Измерение температуры
Определение направления потока	Авто	Авто				Авто
Режим очистки (промывки) АКПП
Режим откачки из отверстия для щупа
Автослив отработанного масла
Режим долива масла
Режим работы с CVT
Режим наполнения пустой АКПП
Режим экономичной доливки масла
Диагностика давления по манометру
Функция отбора пробы
Счетчик жидкости
Технические характеристики
Тип установки	Полный автомат	Полный автомат	Полный автомат	Полуавтоматическая	Полуавтоматическая	Автоматическая
Управление клапанами	Электронное	-	Электронное	Ручное	Ручное	Электронное
Максимальное давление насоса, Бар	6	6	нд	нд	нд	4
Производительность насоса, лмин	3	5	нд	нд	6	3

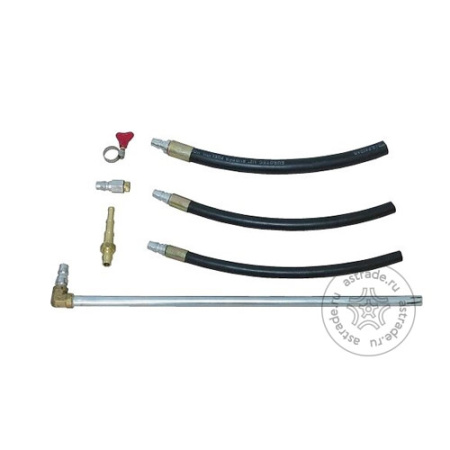

Дополнительные адаптеры	Да (опция)	Да (опция)	Да (опция)	Да	Нет	Да
Объем емкости для отработанного масла, л	40	нд	20	20	20	20
Питание, В	220	12	220	12	12	12
Гарантия	1	1	2	2	1	1
Вес, кг	75	61	нд	нд	41	42
Габариты, мм	600	нд	нд	нд	600 х 540 х 1010	450 х 780 х 1150
Производство	Южная Корея	Бельгия	Италия	Италия	Южная Корея	Россия

GrunBaum обладатель ЗОЛОТОГО КЛЮЧА 2016 года в номинации НОВИНКА ГОДА
