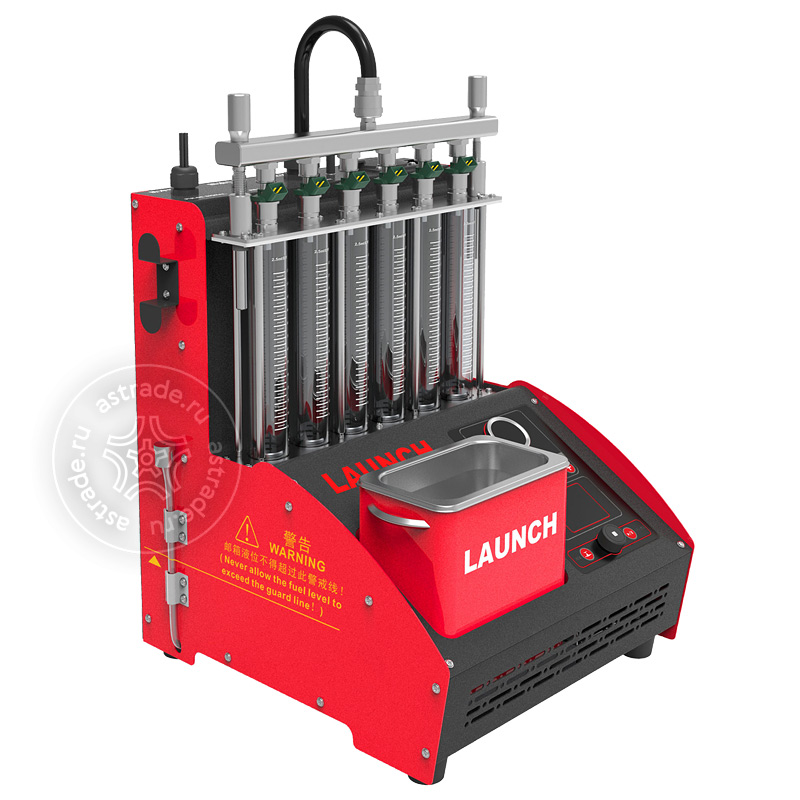

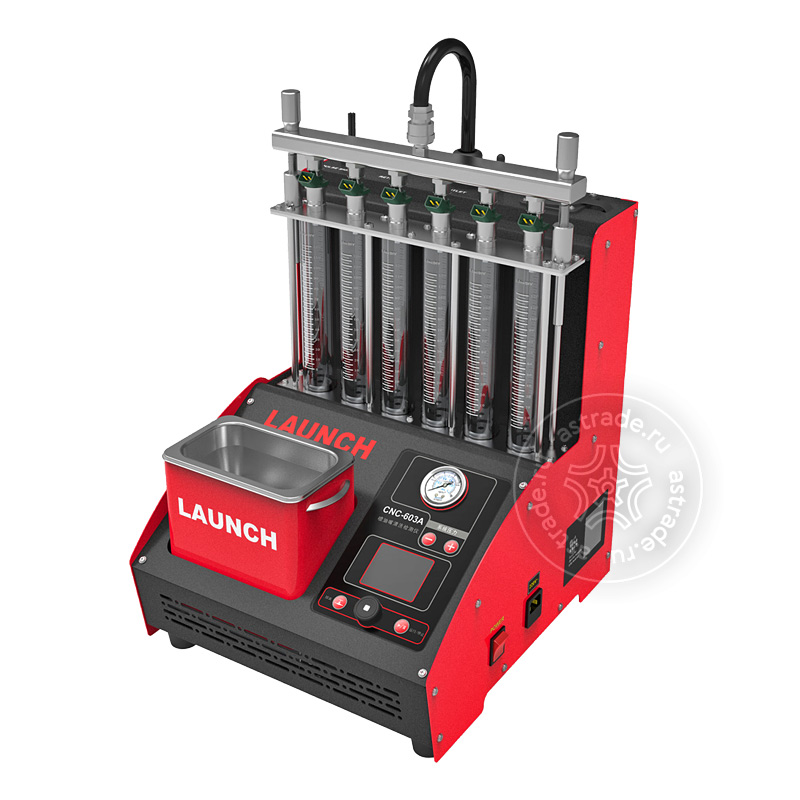

LAUNCH CNC-603A NEW - обновленная установка для тестирования и очистки форсунок, используется для работы с бензиновыми инжекторами верхней или боковой подачи, но для тестирования дизельных форсунок он не предназначен. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей.
Стенд CNC603A NEW используется для работы с бензиновыми инжекторами верхней или боковой подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.
- Тестирует и очищает до 6 инжекторов одновременно,
- Моделирует реальные параметры работы двигателя,
- Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки,
- Для удобства предусмотрена люминесцентная подсветка мерных колб,
- Дренаж тестовой жидкости в бак-накопитель одной кнопкой,
- В базовом комплекте - адаптеры для тестирования,
- Имитация динамических режимов работы двигателя.
В стенде реализованы все те функции, что есть в CNC-602A, но в более свободном и легком исполнении.
Мерные колбы
Ударопрочное стекло, устойчивое к большому перепаду температур.

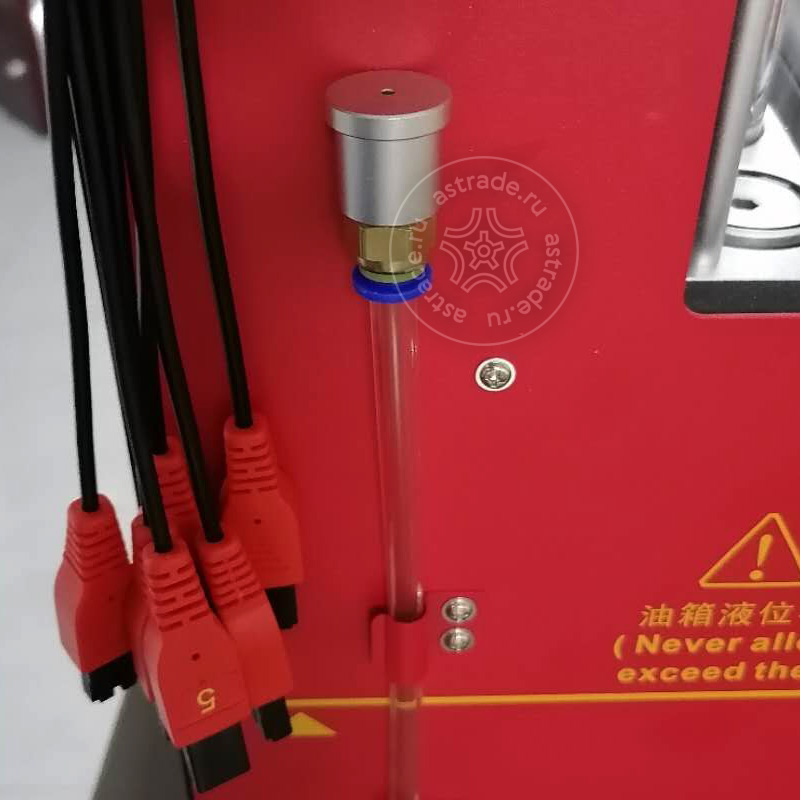

Трубка-уровнемер
Контроль уровня жидкости в баке и слива в дренаж.

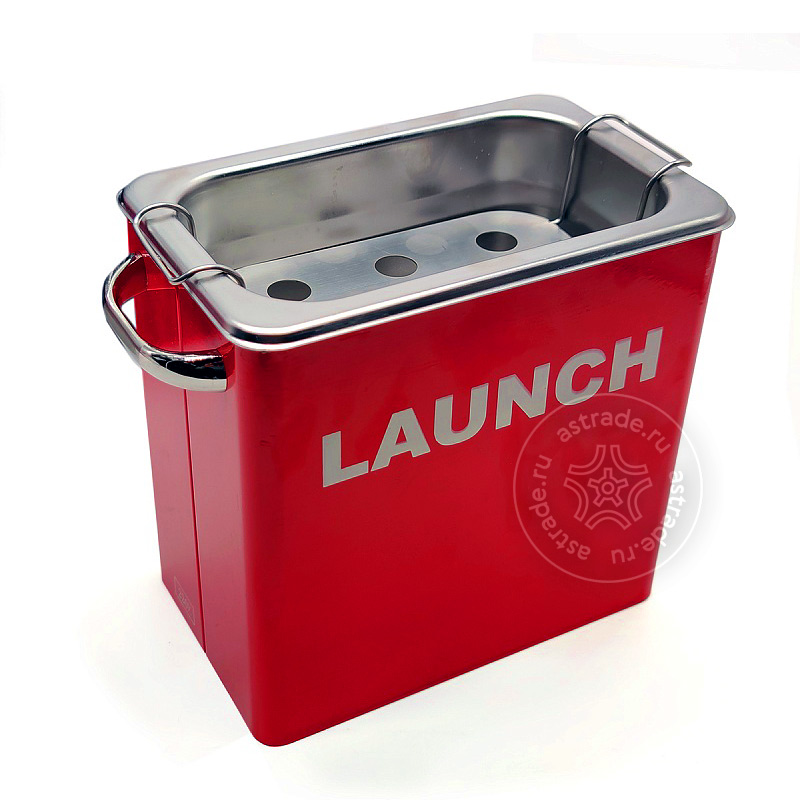

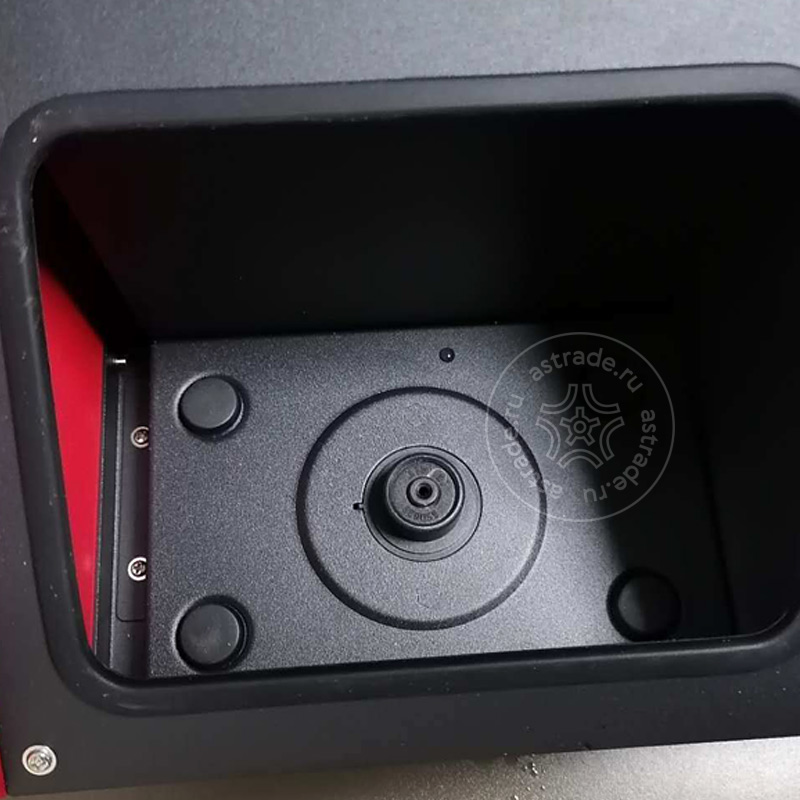

УЗ ванна
Быстросъемная, встроенная в основной корпус, легко извлекается для очистки.
Заправочный люк
Быстрая и удобная заправка тестовой жидкости.
Манометр
Встроен в переднюю панель, удобная визуализация.

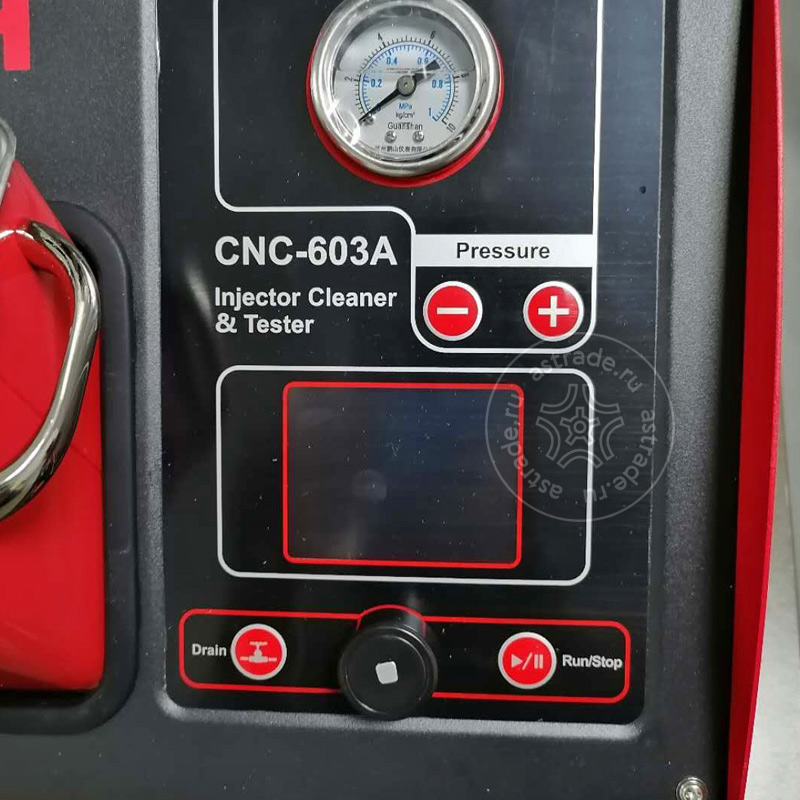

Панель управления
Влагозащищенное исполнение, минимум элементов управления, русскоязычный интерфейс цветной экран.
Функциональные возможности CNC 603 A NEW
- Автоматический режим тестирования,
- Тест впрыскиваемого потока,
- Тест на равномерность,
- Тестирование герметичности топливных линий с помощью манометра,
- Ультразвуковая очистка,
- Тест факела распыла форсунки,
- Очистка форсунок без снятия с транспортного средства.
Методика работы со стендом очень проста и наглядна: тест форсунок до очистки, очистка, тест форсунок после очистки. В стенде реализован режим управления форсунками со стабилизацией тока, что делает возможной работу с форсунками различных типов. При работе со стендом используются специальные сольвенты для проверочного и промывочного контура, рекомендованные для применения в ультразвуковых стендах.
Тестирование инжекторов в проверочном контуре перед уз-очисткой:
- Определение динамического / статического балансов форсунок на базе моделирования реальных параметров работы двигателя в динамике:
- Число оборотов: 10 - 9990 об/мин.
- Рабочее давление топлива 0 - 6,5 Bar.
- Время впрыска 0,5 - 25 мс.
- Проверка топливных магистралей на герметичность с помощью механического манометра из комплекта поставки.
- Тест угла факела распыления сопла форсунки.
- Результаты испытаний видно в тестовых стаканах, подсвечиваемых люминесцентной лампой.
- После завершения проверок, с помощью специальной кнопки DRAIN вся тестовая жидкость сливается в исходную емкость.
- Колбы защищены от разбивания путем установки в глубине корпуса стенда.
Чистка инжекторов в ультразвуковой ванне:
Ультразвуковые колебания способствуют проникновению моющего раствора через выпускные сопла внутрь форсунки, а кавитационный механизм многократно усиливает моющие средства раствора. В результате очистки восстанавливаются изначальные характеристики форсунок: производительность и форма факела распыла. Управление клапаном форсунки через автоматику стенда позволяет моющему раствору проникать внутрь форсунки и повышать эффективность процедуры очистки.
Технические характеристики
| Число проверяемых форсунок, шт. | до 6 |
| Питание: | ~ 220-230 В / 50-60 Гц |
| Потребляемая мощность: | 300 Вт |
| Мощность ультразвукового излучателя: | 100 Вт |
| Давление тестирующей жидкости: | 0 - 0.65 МПа |
| Точность установки давления: | 0.004 МПа |
| Диапазон числа оборотов: | 10-9990 об/мин |
| Точность установки числа оборотов: | 10 об/мин |
| Диапазон числа импульсов форсунок: | 1-9999 1/сек |
| Длительность импульса включения форсунок: | 0,5 - 25 мс с шагом 0,1 мс |
| Габаритные размеры стенда, не более: | 396 х 380 х 446 мм |
| Вес, не более: | 12 кг |
| Габариты упаковки / вес с упаковкой: | 458 х 433 х 537 мм / 18,5 кг |
Комплектация
- Основной блок установки.
- УЗ ванна.
- Ложемент в уз-ванну для установки форсунок.
- Топливная рампа с манометром.
- Винты для крепления рампы (2 набора по 2 шт.).
- Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.).
- Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.).
- Адаптер для форсунок с верхней подачей топлива, d=10,5 мм (6 шт.).
- Адаптер для обратной промывки форсунок с верхней подачей, d=16,2 мм (6 шт.).
- Заглушки (6 шт.).
- Переходник для разъема форсунки (2 набора по 6 шт.).
- Уплотнительное кольцо O-ring (Φ23.6*1.8), (6 шт.).
- Уплотнительное кольцо O-ring (Φ15*2.65), (6 шт.).
- Уплотнительное кольцо O-ring (Φ7.1*2.65), (35 шт.).
- Уплотнительное кольцо O-ring (Φ32.5*2.65), (6 шт.).
- Уплотнительное кольцо O-ring (Φ23.6*2.65), (6 шт.).
- Уплотнительное кольцо O-ring (Φ20*2.65), (6 шт.).
- Кабель питания 220 В.
- Инструкция пользователя.
- Спецификации комплекта поставки.
- Картонная упаковка.
*Производитель оставляет за собой право изменять комплектацию стенда без предварительного оповещения дистрибьюторов.
Сравнительные характеристики установок для очистки форсунок Launch CNC
CNC-603A NEW | CNC-603 | CNC-602 | |
| Материал корпуса | Металл | Высококачественный пластик | Металл |
| Дисплей | Цветной ЖК | Цветной ЖК | Светодиодный |
| Язык меню | Русский | Русский | - |
| УЗ ванна | Быстросъемная ванна | Встроена в корпус стенда | Отдельно стоящая |
| Материал колб | Ударопрочное стекло | Пластиковые | Стеклянные |
| Количество диагностируемых форсунок | До 6 одновременно | До 6 одновременно | До 6 одновременно |
| Питание | 220-230 В, 50/60 Гц, 1.5A max | 220В, 50/60Гц | 220В, 50Гц |
| Потребляемая мощность | 300 Вт | 230 Вт | 450 Вт |
| Мощность УЗВ | 100 Вт | 100 Вт | 100 Вт |
| Имитация числа оборотов в минуту | 10~9990 об./мин. | 10~9990 об./мин. | 1 - 9990 об./мин. |
| Точность установки числа оборотов | Шаг: 10 об./мин. | Шаг: 10 об./мин. | Шаг: 10 об./мин., |
| Ширина импульса | 0,5-25 мс, с шагом 0,1 мс | 0,5-25 мс, с шагом 0,1 мс | 1 - 25 мс |
| Временной диапазон | 1-9999 секунд | 1-9999 секунд | 1-9999 секунд |
| Давление тестирующей жидкости | 0 - 0,65 МПа | 0 - 0,6 МПа | 0 - 0,65 МПа |
| Точность установки давления | 0,004 МПа | 0,004 МПа | 0,004 МПа |
| Объем топливного бака | 2500 мл | 2500 мл | 4700 мл |
| Размеры | 396 x 380 x 446 мм | 365 х 350 х 420 мм | 385 х 410 х 500 мм |
| Вес | 12 кг | 10,5 кг | 37 кг |
