Scope Box O2-2 - обновленная версия 4-х канального осциллографа Scope Box от компании Launch. O2-2 претерпел небольшие изменения по железу, в остальном он полностью идентичен предыдущей модели O2-1. Осциллограф O2-2 является дополнительный модулем для диагностических сканеров Launch серии PRO и PAD. С его помощью вы проведете диагностику на более глубоком уровне автомобильных датчиков, шин связи, исполнительных механизмов и т.п. Использование данного модуля позволит вам расширить функционал вашего сканера и быстрее находить неисправности.
Функциональные возможности осциллографа Launch Scope box O2-2
- Множественные автомобильные тесты, которые включают в себя проверку цепей, датчиков, исполнительных механизмов, тесты зажигания и многое другое
- Записывает и воспроизводит данные формы сигналов высокого разрешения для анализа
- Функция увеличения / уменьшения для просмотра точных деталей
- Функция самокалибровки оптимизирует путь прохождения сигнала осциллографа для достижения максимальной точности измерения
- Передача данных через USB на внешние устройства, такие как ноутбук, планшет и т. д.
Особенности осциллографа Launch Scope Box O2-2
- Содержит интегрированную библиотеку стандартных сигналов
- Автоматическая настройка формы волны на всех 4 каналах
- Каждый канал может работать автономно, обеспечивая чистый сигнал без помех

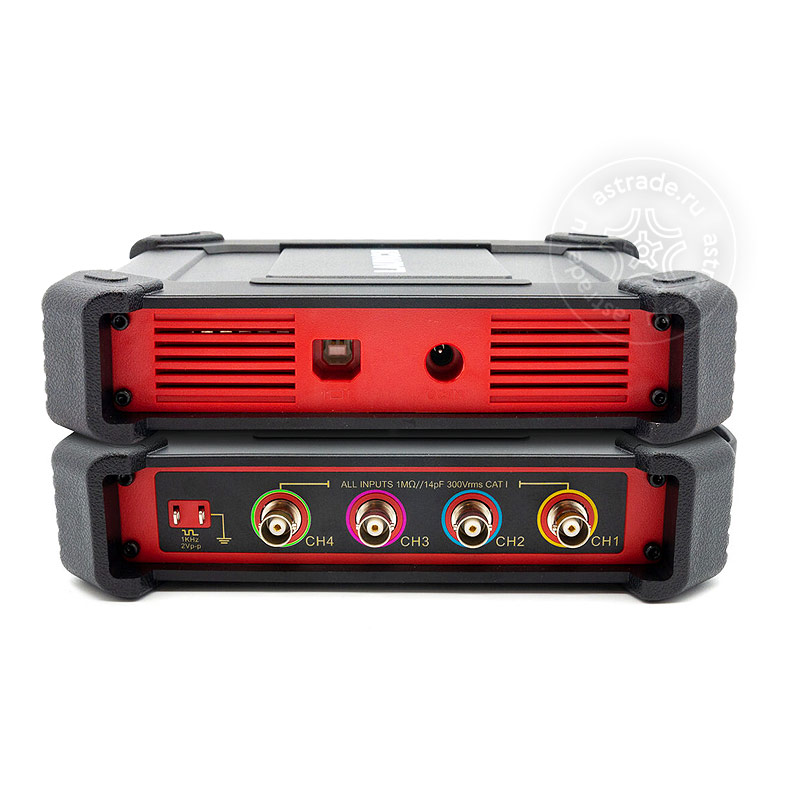

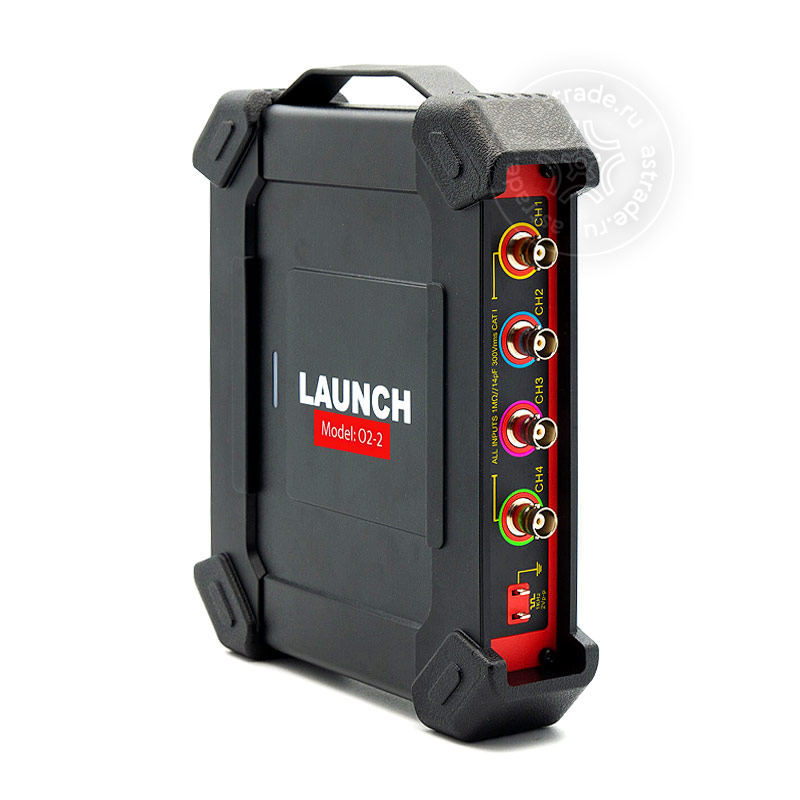

- Качественные BNC-разъемы
- Простой и понятный интерфейс на русском языке
- Возможность ввода имен и символов, непосредственно путем нажатия на виртуальную клавиатуру, эта операция упрощает процесс и способствует повышению эффективности до 90%
- Содержит набор стандартных адаптеров зажигания
- Включает предварительный выбор настроек зажигания
- Чрезвычайно быстрый захват «сбоев» с помощью расширенных триггеров
- Встроенный генератор прямоугольных сигналов гарантирует проверку точности и калибровки
- Все сохраненные формы сигналов могут быть записаны, сохранены и распечатаны
- Доступ к 23 вариантам автоматических измерений, которые отображаются на одном экране для удобного переключения
- Функция включения одной клавиши позволяет захватывать конкретную форму сигнала, что делает процесс на 70% более эффективным по сравнению с другими осциллографами
- Полоса пропускания 20 МГц
- Буферная память до 50 МБ
- Точность постоянного тока +/- 1% .
Совместимость осциллографа Scope box O2-2 со сканерами Launch
Осциллограф Launch Scope box O2-2 работает со след. сканерами Launch:
- Серия PRO: X431 PRO v4.0, X431 PRO v5.0, X431 IMMO PRO v5.0, X431 PRO 3 V4.0, X431 PRO 3 V5.0, X431 PRO 5 Smartlink (для подключения к этой серии сканеров, кроме X431 V5.0, вам понадобиться переходник USB типа А/micro USB или Type C в зависимости от конфигурации сканера, в комплект переходник не входит)
- Серия PAD: X431 PADV, X431 IMMO PADV, X431 PADVII
Для работы осциллографа вам нужно выбрать приложение для вашего сканера из вкладки Загрузки, скачать его на ваш сканер и установить.
Совместимость осциллографа Scope box O2-2 с планшетами на os Android
Осциллограф Launch Scope box O2-2 стабильно работает с планшетами:
- На базе ОС Android 7 версии и выше
- Разрешение экрана планшета должно быть не ниже 1280*800
Для подключения осциллографа к планшетам вам понадобиться переходники с USB типа А на micro USB или Type C.
скачать его на ваш планшет и установить.
Установочный файл для сканера X431 PAD VII
Для работы осциллографа, вам нужно выбрать приложение для вашего типа сканера
Установочный файл для сканера X431 PAD V
Для работы осциллографа, вам нужно выбрать приложение для вашего типа сканера
Установочный файл для сканеров с разрешением экрана 1280*800
Для работы осциллографа, вам нужно выбрать приложение для вашего типа сканера
Технические характеристики осциллографа Launch Scope Box O2-2
| Каналы | 4 |
| Типы сигналов | DC, AC |
| Диапазон частот | 100 МГц |
| Время нарастания фронта | ≤ 3.5 нс (стандартно) |
| Максимальная частота дискретизации | 1 ГГц (4 канала) |
| Входное сопротивление | 1 МОм ± 1.5% |
| Глубина памяти | 50 млн. выборок (4 канала) |
| Вертикальное разрешение | 8 бит |
| Точность усиления DC | ± 3% |
| Горизонтальная шкала | 5 мВ ~ 10 В |
| Горизонтальное смещение | ± 2.5 В (делитель щупа X1, <, 500 мВ/дел) ± 120 В (делитель щупа X1, ≥ 500 мВ/дел) |
| Режим инвертирования | Поддерживается |
| Временная развертка | 50 нс ~ 1кс (1 канал), 100 нс ~ 1кс (2 канала), 200 нс ~ 1кс (4 канала) |
| Точность развертки | 20 ppm |
| Детектирование сигналов шины | CAN, LIN |
| Тип синхронизации | Фронт, ширина импульса |
| Режим синхронизации | Стандартный, автоматический, одиночный |
| Привязка синхронизации | DC, шумоподавление |
| Диапазон уровня срабатывания | ± 10 дел |
| Формат отображения | YT, масштабирование, прокрутка |
| Режим прокрутки | 200 ~ 1000 с/дел |
| Функции преобразования (MATH) | сложение, вычитание, умножение деление, БПФ |
| Автоматическая настройка | Поддерживается |
| Кол-во автоматически измеряемых сигналов | 23 |
| Курсор | Горизонтальный / вертикальный |
| Интерфейс питания | USB-разъем, разъем питания DC IN |
| Интерфейс данных | USB |
| Совместимая ОС | Android |
| Тестируемые автомобильные компоненты | Цепи, датчики, исполнительные механизмы, система зажигания |
| Рабочая температура | 0 ~ 50 ℃ |
| Температура хранения | -20 ~ 60 ℃ |

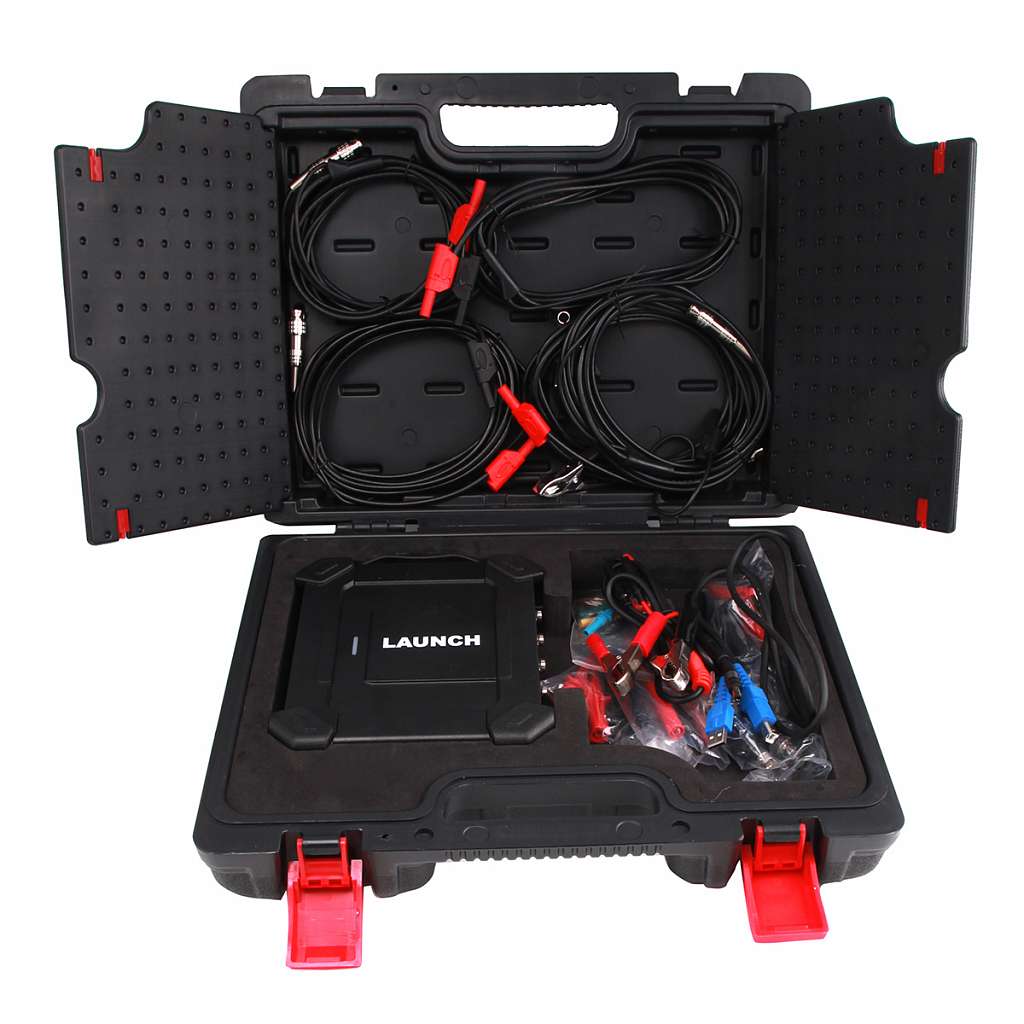

Комплектация

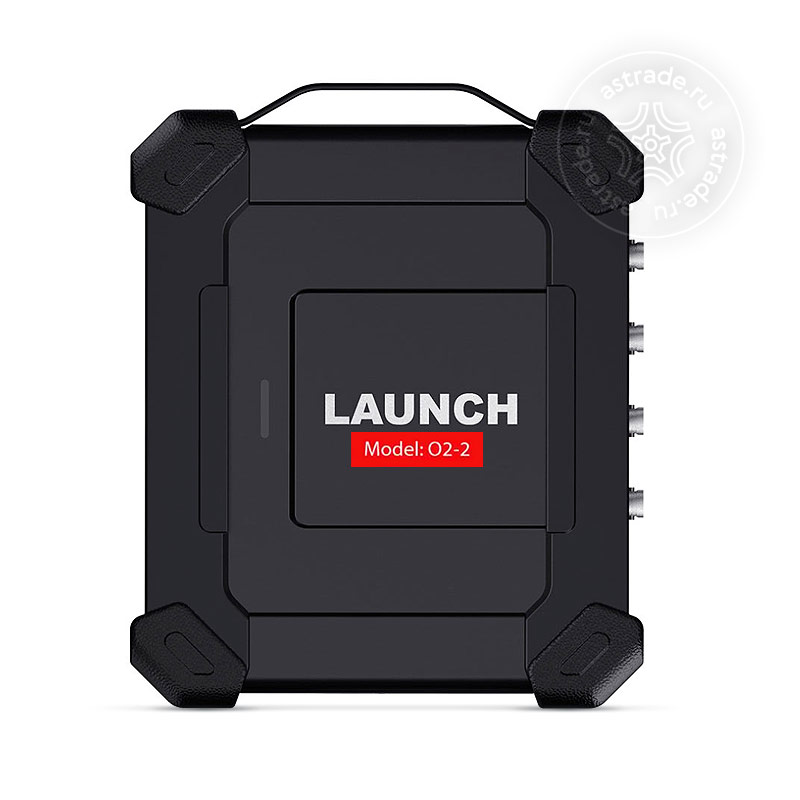

- Основной блок 4-х канального осциллографа
- Тестовый кабель HT30 - 4 шт.
- Пробник зажигания
- Делитель 20:1 - 2 шт.
- Игольчатые щупы
- Кабель питания от АКБ
- Зажимы крокодил - 4 шт.
- Щупы мультиметра - 4 шт.
- USB-кабель
- Инструкция пользователя и упаковочный лист
- Пластиковый кейс
